H76X止回閥

產品概況

H76X止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所較為適用。
產品詳情

結構特點


      1、產品結構長度短、體積小、重量輕；
      2、密封面可根據不同的工況條件選用軟密封或硬密封材質密封性能好；
      3、開啟壓力很小、閥瓣在很小的壓差下就能完全打開；
      4、閥瓣關閉快速，水錘壓力??；
      5、水平或垂直管道均可使用，安裝方便；
      6、零件材質及閥門端面形式、尺寸可根據實際工況或和用戶要求合理選配．滿足各種工程需要。


執行標準


      設計規范:JB/T8937
      結構長度:JB/T8937
      法蘭連接:GB/T9113、JB/T79.1、HG/T20592
      試驗與檢驗：JB/T9092、GB/T 13927


性能參數


      產品型號：H76X
      公稱通徑：DN50～600mm
      壓力范圍：PN1.0～16.0MPa
      工作溫度：-29℃～+425℃
      主體材質：碳鋼、不銹鋼、合金鋼
      適用介質：水、 蒸汽、 油品、硝酸等腐蝕性介質、強氧化性介質、醋酸等腐蝕性介質、尿素等腐蝕性介質

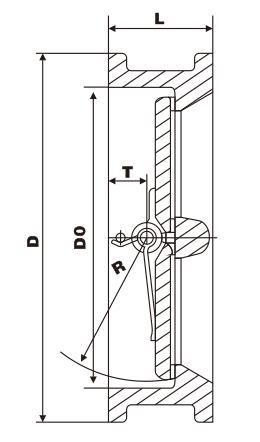

產品尺寸

DN(mm)

L

D

Do

R

T

WT(kg)

H76X-10C H76X-16C

50

43

107

69

29

19

1.5

65

46

127

84

20

20

2.4

80

64

142

103

26

26

3.6

100

64

162

121

28

28

5.7

125

70

192

135

30

30

7.3

150

76

218

180

31

31

9

200

89

273

250

33

33

17

250

114

328

260

45

45

26

300

114

378

312

48

48

42

350

127

438

365

50

50

55

400

140

489

415

54

54

75

450

152

539

468

58

58

107

500

152

594

526

60

60

111

600

178

695

626

73

73

165
