排泥閥

產品概況

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
產品詳情

結構特點


       1. 閥體采用全通道、流線型設計，流體阻力小，流量大。
       2. 體、蓋、活塞桿連接處由密封墊和密封環雙重密封，無外漏。
       3. 閥體、活塞缸、活塞雙重導向，運動平穩、可靠。
       4. 全不銹鋼活塞缸、整體鑄造活塞、NBR密封環。完美組合大大延長使用壽命。
       5. 引進先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換。
       6.  帶導流孔的活塞缸，適當增加阻力，使得活塞運動更趨于平穩。


執行標準


       質量保證：ISO9000
       設計：CJ/T167
       結構長度：GB/T12221
       法蘭標準：GB/T17241.6\API 598  GB/T 9113
       試驗標準：GB/T13927


性能參數


       公稱壓力：0.6MPa、1.0MPa
       公稱通徑：100～400mm
       適用介質：水、污水
       驅動介質：清水、氣
       適用溫度：0～80℃

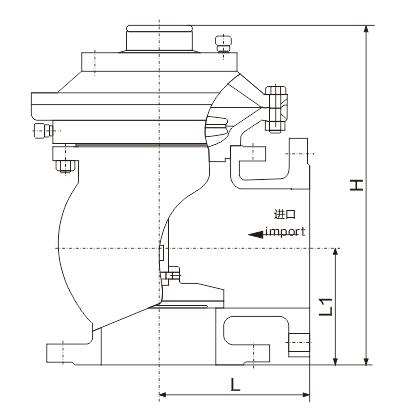

產品尺寸

DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

530

615

785

880

970
