300X緩閉式止回閥

產品概況

300X緩閉式止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。適用于DN600mm口徑以下的閥門。
產品詳情

結構特點


       1. 閥體采用全通道、流線型設計，流體阻力小，流量大。
       2. 體、蓋、活塞桿連接處由密封墊和密封環雙重密封，無外漏。
       3. 閥體、活塞缸、活塞雙重導向，運動平穩、可靠。
       4. 全不銹鋼活塞缸、整體鑄造活塞、NBR密封環。完美組合大大延長使用壽命。
       5. 引進先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換。
       6.  帶導流孔的活塞缸，適當增加阻力，使得活塞運動更趨于平穩。


執行標準


       質量保證：ISO9000
       設計：CJ/T167
       結構長度：GB/T12221
       法蘭標準：GB/T17241.6\API 598  GB/T 9113
       試驗標準：GB/T13927


性能參數


       主要材質：灰鑄鐵、球墨鑄鐵、碳鋼
       公稱通徑：DN50~1200mm
       公稱壓力：PN1.0~2.5MPa
       適用溫度：＜80℃
       適用介質：水及物理、化學性質類似于水的介質

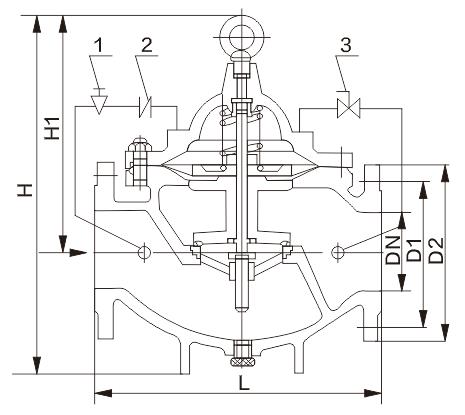

產品尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

L

150

160

180

200

203

216

241

292

330

356

495

622

698

787

914

978

H1

106

106

106

137

137

145

178

232

286

318

413

502

600

638

677

677

H

172

172

172

225

225

270

289

375

420

570

722

769

906

1025

1027

1027
